Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Dettagli del prodotto
Luogo di origine: Cina
Marca: Yuka
Termini di pagamento e di spedizione
Quantità di ordine minimo: 50 PCS
Prezzo: Negoziabile
Imballaggi particolari: pacchetto della scatola
Tempi di consegna: 3-7 giorni lavorativi
Termini di pagamento: L/C,T/T
Numero modello.: |
WS250 |
marchio: |
Yuka |
Efficienza della separazione: |
99% |
Pressione di lavoro: |
1.0MPa |
Compatibilità: |
Per tutti i tipi di compressore d'aria |
Trattamento anticorrosione: |
Interno ed esterno |
calo di pressione: |
Può essere ignorato |
Installi il posto: |
Dopo il serbatoio dell'aria, prima dell'asciugatrice d'aria refrigerata |
Dimensione della connessione: |
Rc2-1/2" |
Capacità: |
25 m3/min |
Materiale di alloggiamento: |
Leghe di alluminio |
Abitazione Spanlife: |
15 anni |
Numero modello.: |
WS250 |
marchio: |
Yuka |
Efficienza della separazione: |
99% |
Pressione di lavoro: |
1.0MPa |
Compatibilità: |
Per tutti i tipi di compressore d'aria |
Trattamento anticorrosione: |
Interno ed esterno |
calo di pressione: |
Può essere ignorato |
Installi il posto: |
Dopo il serbatoio dell'aria, prima dell'asciugatrice d'aria refrigerata |
Dimensione della connessione: |
Rc2-1/2" |
Capacità: |
25 m3/min |
Materiale di alloggiamento: |
Leghe di alluminio |
Abitazione Spanlife: |
15 anni |

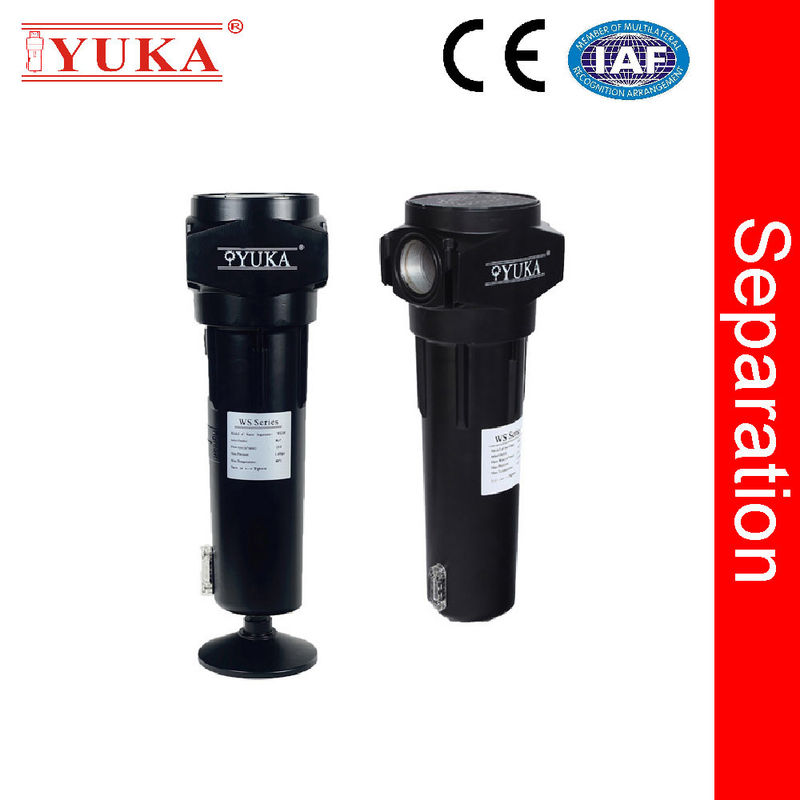

Separatore dell'aria con acqua per sistemi di aria compressa
L'eliminazione dell'acqua nell'aria compressa è il compito primario del trattamento dell'aria compressa.che comporta un aumento dei costi di produzione.
Il separatore d'acqua ad aria compressa è compatto e resistente in aspetto, durevole e la perdita di pressione è trascurabile.Valvola di scarico automaticaNon è solo un componente ideale per i compressori a vite, ma è anche un dispositivo indispensabile per la post-elaborazione dei compressori d'aria in generale.
Principio di funzionamento
Il separatore aria compressa gas-acqua è composto da un alloggiamento, un separatore ciclone e componenti di fognatura.Quando l'aria compressa contenente una grande quantità di impurezze solide di olio e acqua entra nel separatoreL'effetto centrifugo produce l'acqua liquida che si separa dal flusso di vapore e scorre lungo la parete.scorre nel separatoreLa parte inferiore del dispositivo è scaricata dalDrenaggio automaticoValvola.
Caratteristica e vantaggio
199% Efficienza di separazione dal sistema di aria compressa
2Cancella di pressione zero, risparmio di energia e denaro
3Trattamento anticorrosione interno ed esterno, aumento della durata e garanzia dell'efficienza della separazione
4Struttura robusta, garanzia di 15 anni, costo ragionevole
Specifica tecnica
La portata indicata di seguito è la capacità di trattamento dell'aria compressa a pressione nominale di lavoro di 7 barg (100 psi g). Per l'applicazione in altre pressioni di lavoro, si rimanda ai fattori di correzione.
| Modello | Dimensione del tubo | Rato di flussoe | Dimensionen (mm) | ||||
| L/S | m3/min | scfm | W ((Larghezza) | D(Depth) | H ((Altezza) | ||
| WS 15 | RC1/2" | 40.0 | 2.4 | 84.5 | 89 | 79 | 228 |
| WS 25 | RC3/4" | 60.0 | 3.6 | 127.1 | 89 | 79 | 228 |
| WS 50 | RC1" | 75.0 | 4.5 | 158.9 | 89 | 79 | 263 |
| WS 75 | RC1" | 125.0 | 7.5 | 264.8 | 120 | 110 | 335 |
| WS 100 | RC1-1/2" | 166.7 | 10.0 | 353.1 | 120 | 110 | 335 |
| WS 200 | RC2 | 300.1 | 18.0 | 635.6 | 164 | 151 | 564 |
| WS 250 | RC2-1/2" | 416.8 | 25.0 | 882.8 | 164 | 151 | 664 |
| WS 700 | RC2-1/2" | 700.0 | 42.0 | 1483.1 | 200 | 189 | 712 |
| WS 800 | RC3 | 833.5 | 50.0 | 1765.6 | 200 | 189 | 712 |
| WS 800F | DN80/DN100 | 833.5 | 50.0 | 1765.6 | 280 | 189 | 734/744 |
| WS 1000F | DN100/DN125 | 1000.2 | 60.0 | 2118.7 | 280 | 189 | 780/795 |
| WS 1200F | DN100/DN125 | 1166.7 | 70.0 | 2464.0 | 280 | 189 | 1058/1073 |
| Requisiti tecnici | Pressione massima di funzionamento: 10 barg Temperatura di funzionamento:1.5 ~ 80°C | ||||||
| Pressione | Barca | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Fattore di correzione | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
