Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

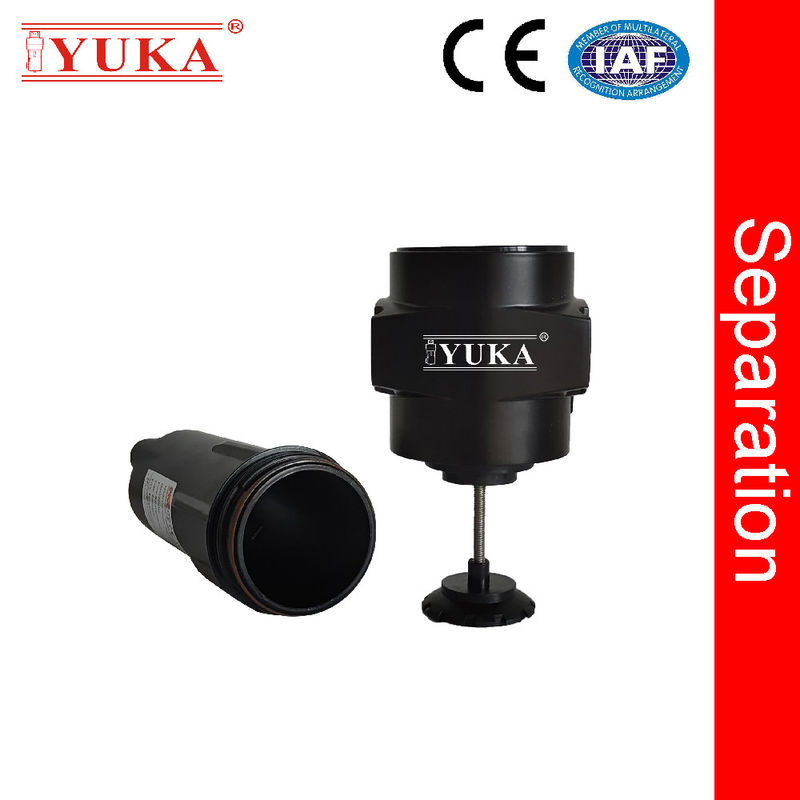

Dettagli del prodotto
Luogo di origine: Cina
Marca: Yuka
Termini di pagamento e di spedizione
Quantità di ordine minimo: 50 PCS
Prezzo: Negoziabile
Imballaggi particolari: pacchetto della scatola
Tempi di consegna: 3-7 giorni lavorativi
Termini di pagamento: L/C,T/T
Numero modello.: |
WS50 |
Marchio: |
YUKA |
Materiale: |
Leghe di alluminio |
Processo a vite di precisione: |
Unico |
Separatore alloggiamento Spanlife: |
15 anni in condizioni di lavoro inferiori a quelle previste |
Materiale di tenuta anulare: |
Fabbricazione a partire da materie tessili |
All'interno della cassa sono testati per la perdita al 100%: |
Tre volte. |
Parti e accessori: |
Vetro visivo e scarico automatico |
Efficienza della separazione: |
99% |
Trattamento anticorrosione: |
Interno ed esterno |
Dimensione del tubo: |
Rc1" |
Tasso di flusso: |
4.5 m3/min |
Numero modello.: |
WS50 |
Marchio: |
YUKA |
Materiale: |
Leghe di alluminio |
Processo a vite di precisione: |
Unico |
Separatore alloggiamento Spanlife: |
15 anni in condizioni di lavoro inferiori a quelle previste |
Materiale di tenuta anulare: |
Fabbricazione a partire da materie tessili |
All'interno della cassa sono testati per la perdita al 100%: |
Tre volte. |
Parti e accessori: |
Vetro visivo e scarico automatico |
Efficienza della separazione: |
99% |
Trattamento anticorrosione: |
Interno ed esterno |
Dimensione del tubo: |
Rc1" |
Tasso di flusso: |
4.5 m3/min |
I pericoli delle goccioline nell'aria compressa!
L'acqua condensata presente nei tubi dell'aria compressa, con le variazioni di pressione e temperatura, si muove nella condotta dell'aria compressa.Queste goccioline possono causare gravi problemi come la corrosione nei sistemi pneumatici., perdite d'aria, attacchi di valvola ecc. Per evitare tali problemi, l'acqua compressa-liquido deve essere separata utilizzando un separatore di acqua ciclonica ad alta efficienza.
Principio di funzionamento
Una grande quantità di vapore contenente acqua entra nel separatore vapore-acqua e si muove verso il basso in modo centrifugo.L'acqua trascinata viene separata a causa della diminuzione della velocità;il liquido separato scorre attraverso la trappola ed è scaricato, e il vapore asciutto e pulito viene scaricato dalla presa del separatore di gas-acqua.
Dove deve essere installato il separatore di acqua refrigerata tra il sistema compresso?
Il separatore idrico a gas viene utilizzato in un sistema di aria compressa, situato dopo il raffreddatore raffreddato ad acqua per separare l'umidità dall'aria compressa e refrigerata e dopo la sua uscita,l'aria passa attraverso un asciugatore d'aria contenente seta molecolare e allumina attivaSuggeriamo vivamenteSeparatore acqua-gasda installare, dopo il serbatoio dell'aria, primaAsciugatrice d'aria refrigerata, il separatore acqua-aria del ciclone può anche essere installato all'interno del compressore d'aria.
Caratteristica e vantaggio
A. Alta efficienza di rimozione del liquido in tutte le condizioni di flusso
B. Protegge i filtri di coalescenza dalla contaminazione da liquidi a granel.
C. Aiuta a garantire la qualità dell'aria secondo la norma internazionale ISO 8573-1:2001
norma per la qualità dell'aria compressa
D. Adatto a tutte le applicazioni di aria compressa
E. Adatti a tutti i tipi di compressori, compreso il flusso variabile
F. Basse perdite di pressione per bassi costi operativi
G. Bassi costi di vita
H. Tutti i separatori di acqua FWS sono coperti da una garanzia di alloggio di 15 anni.
Specifica tecnica
La portata indicata di seguito è la capacità di trattamento dell'aria compressa a pressione nominale di lavoro di 7 barg (100 psi g). Per l'applicazione in altre pressioni di lavoro, si rimanda ai fattori di correzione.
| Modello | Pipedimensione | Flow tassi | DImmensione (mm) | ||||
| L/S | m3/min | sCfm | W ((Larghezza) | D ((Depth) | H ((Altezza) | ||
| WS 15 | RC1/2" | 40.0 | 2.4 | 84.5 | 89 | 79 | 228 |
| WS 25 | RC3/4" | 60.0 | 3.6 | 127.1 | 89 | 79 | 228 |
| WS 50 | RC1" | 75.0 | 4.5 | 158.9 | 89 | 79 | 263 |
| WS 75 | RC1" | 125.0 | 7.5 | 264.8 | 120 | 110 | 335 |
| WS 100 | RC1-1/2" | 166.7 | 10.0 | 353.1 | 120 | 110 | 335 |
| WS 200 | RC2 | 300.1 | 18.0 | 635.6 | 164 | 151 | 564 |
| WS 250 | RC2-1/2" | 416.8 | 25.0 | 882.8 | 164 | 151 | 664 |
| WS 700 | RC2-1/2" | 700.0 | 42.0 | 1483.1 | 200 | 189 | 712 |
| WS 800 | RC3 | 833.5 | 50.0 | 1765.6 | 200 | 189 | 712 |
| WS 800F | DN80/DN100 | 833.5 | 50.0 | 1765.6 | 280 | 189 | 734/744 |
| WS 1000F | DN100/DN125 | 1000.2 | 60.0 | 2118.7 | 280 | 189 | 780/795 |
| WS 1200F | DN100/DN125 | 1166.7 | 70.0 | 2464.0 | 280 | 189 | 1058/1073 |
| Requisiti tecnici | Pressione massima di funzionamento: 10 barg Temperatura di funzionamento:1.5 ~ 80°C | ||||||
| Pressuri | Barca | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| CorrecFattore di | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
