Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Dettagli del prodotto
Luogo di origine: Cina
Marca: Yuka
Termini di pagamento e di spedizione
Quantità di ordine minimo: 50 PCS
Prezzo: Negoziabile
Imballaggi particolari: pacchetto della scatola
Tempi di consegna: 3-7 giorni lavorativi
Termini di pagamento: L/C,T/T
Capacità di alimentazione: 300.000 pezzi/mese

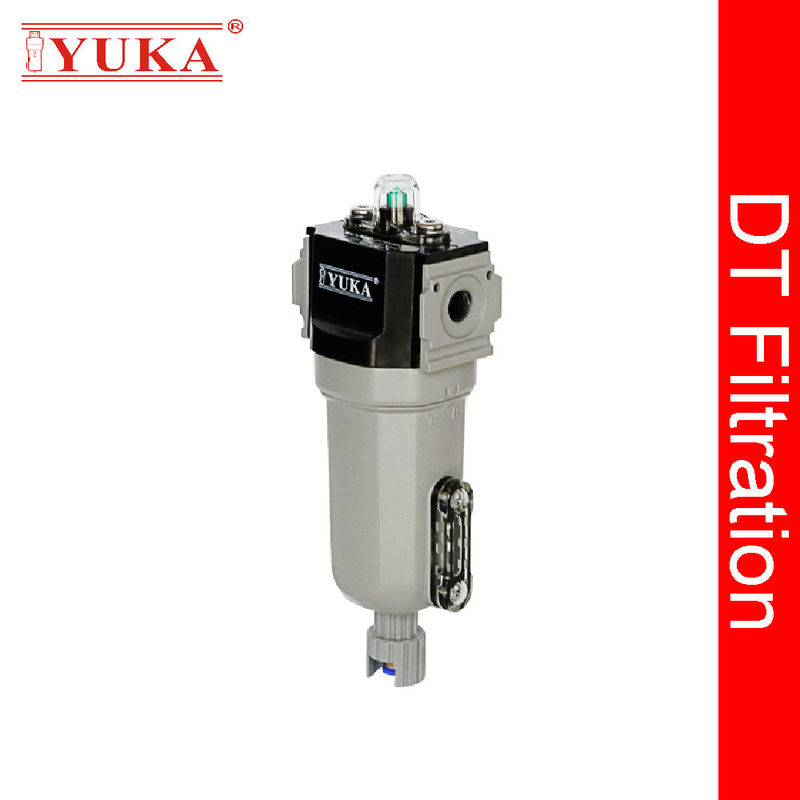

Numero modello.: |
DT009 |
Marchio: |
YUKA |
Progettazione degli elementi: |
Non toccare |
Alloggio di filtro dell'aria: |
15 anni di vita |
Trattamento anticorrosione: |
Dentro e fuori |
Dimensione della connessione: |
Rc1/4" |
Tasso di flusso: |
00,3 m3/min |
Pressione di lavoro: |
1.0mpa |
Intervallo di temperatura di lavorazione: |
1.5°C-80°C |
Elemento Materiale principale: |
Vetro in microfibra di borosilicato |
Precisione di filtrazione: |
00,01 micron, 0,001 mg/m3 |
Grado di elemento: |
Pf/Ao/Aa/Ax/Acs/Ar/Aar |
Numero modello.: |
DT009 |
Marchio: |
YUKA |
Progettazione degli elementi: |
Non toccare |
Alloggio di filtro dell'aria: |
15 anni di vita |
Trattamento anticorrosione: |
Dentro e fuori |
Dimensione della connessione: |
Rc1/4" |
Tasso di flusso: |
00,3 m3/min |
Pressione di lavoro: |
1.0mpa |
Intervallo di temperatura di lavorazione: |
1.5°C-80°C |
Elemento Materiale principale: |
Vetro in microfibra di borosilicato |
Precisione di filtrazione: |
00,01 micron, 0,001 mg/m3 |
Grado di elemento: |
Pf/Ao/Aa/Ax/Acs/Ar/Aar |
Filtro dell'aria compressaPrincipio di funzionamento
Effetto gravitazionale:Quando la velocità dell'aria nel filtro è bassa, la maggior parte delle goccioline di olio con un diametro di 20-50um vengono raccolte dalla caduta libera per gravità prima di raggiungere lo strato di filtro.il flusso d'aria continua a scendere e raccogliere mentre scorre attraverso il filtroMaggiore è la velocità dell'aria, minore è la sua efficienza.
Collisione inerziale:Generalmente, le particelle sospese con un diametro superiore a 1 um hanno un grande impulso.Maggiore è la velocità dell'aria, maggiore è il tasso di collisione.
Intercettazione diretta:Le particelle con un diametro di 0,3-1um si muovono con il flusso d'aria e la maggior parte di esse saranno intercettate e separate dallo strato di fibra a 1/2 delElemento filtroPiu' piccola e' la particella, piu' basso e' il tasso di intercettazione.
Penetrazione:le particelle con un diametro inferiore a 0,3um. perché la massa è troppo piccola per avere la versatilità dei liquidi, si muovono in un movimento Browniano irregolare.ed è proprio a causa di questo movimento che può essere catturato da uno strato di filtro più sottilePiu' piccole sono le particelle, piu' intenso e' il moto browniano, piu' grande e' la possibilita' di catturarlo.
Perché è necessaria la filtrazione dell'aria compressa?
In un metro cubo di aria atmosferica, ci sono milioni di particelle potenzialmente dannose per le macchine e le attrezzature.fumo, fumi, idrocarburi, acqua, petrolio e altri contaminanti derivanti da attività umane e industriali.Circa l'80% dei contaminanti sono così piccoli che passeranno facilmente attraverso il filtro di aspirazione del compressoreQuando l'aria viene aspirata nell'ingresso del compressore e compressa a 100 PSIG, la concentrazione di contaminanti aumenta di otto volte.I contaminanti concentrati trovano facilmente la loro strada nelle vostre linee di processo, causando frequenti e costosi tempi di inattività delle vostre apparecchiature pneumatiche o influenzando negativamente la qualità dei vostri prodotti.L'incorporazione della filtrazione nel sistema di aria compressa produrrà vantaggi sia per la produttività che per la qualità del prodotto.
Specifica tecnica
| Modello | Pipe dimensione | Tassi di flusso | Dimensione (mm) | |||||||
| L/S | m3/min | scfm | Larghezza) | D (((Departmenth) | Heig(t) | A | B | C ((accettazione per l'alloggio) | ||
| DT009 | RC1/4" | 5.0 | 0.3 | 10.6 | 80.6 | 69.0 | 224.1 | 24.6 | 173.9 | 50.5 |
| DT010 | RC3/8" | 10.0 | 0.6 | 21.2 | 80.6 | 69.0 | 224.1 | 24.6 | 173.9 | 50.5 |
| DT011 | RC1/2" | 20.0 | 1.2 | 42.4 | 108.2 | 93.3 | 275.3 | 30.1 | 220.6 | 53.3 |
| DT012 | RC3/4" | 25.1 | 1.5 | 53.0 | 108.2 | 93.3 | 275.3 | 30.1 | 220.6 | 53.3 |
| DT013 | RC1/2" | 30.1 | 1.8 | 63.5 | 108.2 | 93.3 | 315.3 | 30.1 | 260.6 | 53.3 |
| DT014 | RC3/4" | 33.4 | 2.0 | 70.6 | 108.2 | 93.3 | 315.3 | 30.1 | 260.6 | 53.3 |
| DT015 | RC3/4" | 46.8 | 2.8 | 98.8 | 133.0 | 113.9 | 399.6 | 40.7 | 291.0 | 59.6 |
| DT016 | RC1" | 60.1 | 3.6 | 127.1 | 133.0 | 113.9 | 399.6 | 40.7 | 291.0 | 59.6 |
| DT017 | RC1" | 80.2 | 4.8 | 169.4 | 133.0 | 113.9 | 468.4 | 40.7 | 359.8 | 59.6 |
| DT018 | RC1-1/2" | 100.2 | 6.0 | 211.8 | 133.0 | 113.9 | 468.4 | 40.7 | 359.8 | 59.6 |
| DT019 | RC1-1/2" | 125.3 | 7.5 | 264.8 | 133.0 | 113.9 | 533.7 | 40.7 | 425.3 | 59.6 |
| DT020 | RC2 | 200.0 | 12.0 | 424.0 | 170.0 | 158.3 | 783.1 | 52.9 | 623.0 | 59.6 |
| DT021 | RC2 | 266.7 | 16.0 | 565.3 | 170.0 | 158.3 | 1065.4 | 52.9 | 945.3 | 59.6 |
| DT022 | RC2-1/2" | 316.7 | 19.0 | 671.3 | 170.0 | 158.3 | 1065.4 | 52.9 | 945.3 | 59.6 |
| Requisiti tecnici | Pressione massima di funzionamento: 10 barg Temperatura massima di funzionamento: 80°C Temperatura minima di funzionamento:1.5°C | |||||||||
| Pressione | Barg | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Correzione factor | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
