Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

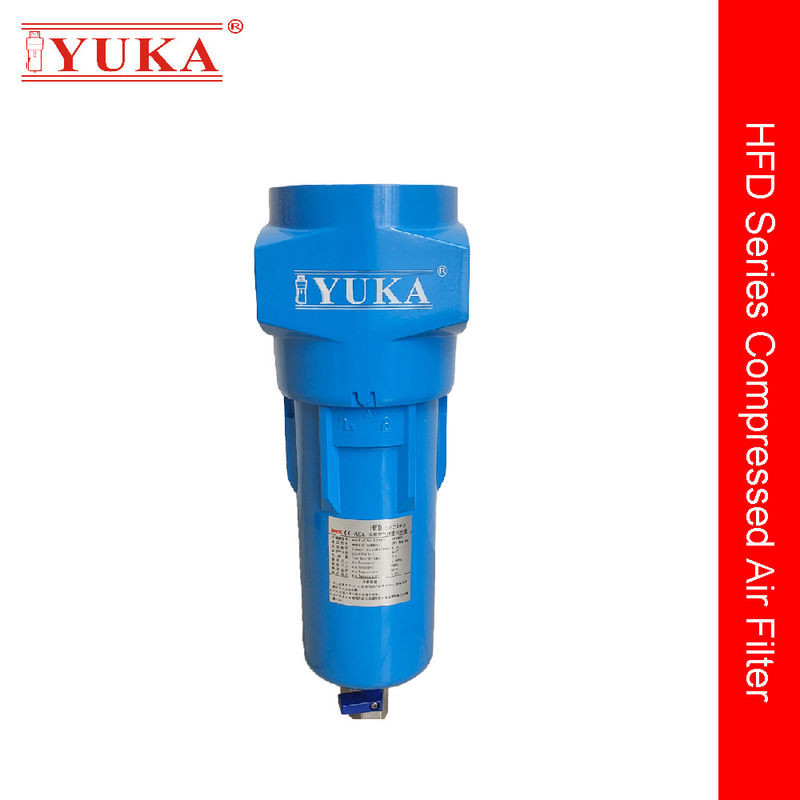

Dettagli del prodotto
Luogo di origine: Cina
Marca: Yuka
Termini di pagamento e di spedizione
Quantità di ordine minimo: 50 PCS
Prezzo: Negoziabile
Imballaggi particolari: pacchetto della scatola
Tempi di consegna: 3-7 giorni lavorativi
Termini di pagamento: L/C,T/T
Capacità di alimentazione: 300.000 pezzi/mese
Modello N.O.: |
HFD070 |
Origine: |
Cina |
Codice S.A.: |
8421399090 |
Fabbricazione a partire da:: |
senza assicella |
Numero di filtro: |
1 |
Materiale medio: |
Fibra di vetro |
Tipo: |
Filtro a cartuccia |
Materiale: |
Leghe di alluminio |
Servizio alloggi Lige: |
15 anni |
Performance di filtrazione: |
Da 5 μm a 0,01 μm |
Temperatura di funzionamento: |
1.5~80 oC |
Resistenza alla corrosione: |
Dentro e fuori |
Pacchetto di trasporto: |
Scatola interna e cartone marrone |
Grado di filtrazione: |
Filtro medio |
Colore: |
blu-chiaro |
Connessione: |
Rc1" |
Tasso di flusso: |
7.2m3/Min |
Maxi, pressione operativa: |
1.6MPa |
Efficienza: |
F9 |
L'elemento serve la vita: |
4000~6000 ore |
Configurazione: |
Valvola a sfera manuale in acciaio inossidabile |
Elemento filtro: |
Cappuccio superiore e inferiore in acciaio inossidabile |
Kit di connessione e di connessione a parete: |
- Sì, sì. |
Specificità: |
Dimensioni: 120 x 113 x 459 mm |
Modello N.O.: |
HFD070 |
Origine: |
Cina |
Codice S.A.: |
8421399090 |
Fabbricazione a partire da:: |
senza assicella |
Numero di filtro: |
1 |
Materiale medio: |
Fibra di vetro |
Tipo: |
Filtro a cartuccia |
Materiale: |
Leghe di alluminio |
Servizio alloggi Lige: |
15 anni |
Performance di filtrazione: |
Da 5 μm a 0,01 μm |
Temperatura di funzionamento: |
1.5~80 oC |
Resistenza alla corrosione: |
Dentro e fuori |
Pacchetto di trasporto: |
Scatola interna e cartone marrone |
Grado di filtrazione: |
Filtro medio |
Colore: |
blu-chiaro |
Connessione: |
Rc1" |
Tasso di flusso: |
7.2m3/Min |
Maxi, pressione operativa: |
1.6MPa |
Efficienza: |
F9 |
L'elemento serve la vita: |
4000~6000 ore |
Configurazione: |
Valvola a sfera manuale in acciaio inossidabile |
Elemento filtro: |
Cappuccio superiore e inferiore in acciaio inossidabile |
Kit di connessione e di connessione a parete: |
- Sì, sì. |
Specificità: |
Dimensioni: 120 x 113 x 459 mm |
CL'aria compressa nelle applicazioni industriali contiene in 1Nmɜ più di 100 milioni di articoli inquinanti.che non possono essere intercettati dai filtri di aspirazione standard installati nei compressori. tali particelle, mescolate con l'acqua e il vapore di olio generati durante la compressione,L'uso di apparecchiature per la manutenzione di macchine e apparecchiature per la manutenzione di macchine e apparecchi per la manutenzione di macchine e apparecchi per la manutenzione di macchine e apparecchi per la manutenzione di macchine e apparecchi per la manutenzione di macchine e apparecchi per la manutenzione di macchine..
Diritto di selezioneFiltri dell'ariawill allow the best choice of the suitable equipment according to the quantity of air to be treated and the necessary filtration degree in order to increase and improve the performances of the whole system.
Come scegliere il filtro giusto per il vostro sistema di compressione d'aria?
Quando si lavora con compressori d'aria, l'ariaurizzazionee la filtrazione è uncriticaparte della manutenzione.Aria compressa fLa scelta del filtro adatto non solo aumenta l'efficienza dell'unità, ma può ancheridurreLa Commissione ha adottato un regolamento che modifica il regolamento (CE) n.
Tuttavia,Tutti i filtri dell'aria funzionano per il vostro sistema di aria compressa?eppending sule vostre condizioni di lavoro, il progetto che stai completando e la frequenza con cui utilizzi le tue attrezzature, dovrai fare unaprecisiQuesta guida descrive in dettaglio come funzionano i filtri del compressore d'aria, perché sono utilizzati e perché non sono necessari.importante, che tipo diFiltro del compressore d'ariadi acquistare equando dovresti sostituirlo.
Caratteristica e avanzamento
①1Pressione di lavoro di.6 MPa, kit di connessione e di parete disponibili, risparmio di tempo e denaro di installazione.
215 anni di garanzia per la custodia del filtro, grazie alla tecnologia integrata di fusione a stampa.
3Precisione di filtrazione fino a tp 0,01 μm, residui di nebbia di olio fino a 0,001 mg/m3, classe 1 secondo la norma ISO8573.1-2010.
4Bassa caduta di pressione, risparmio energetico ed efficienza positiva.
HFDserie con7 GradiElemento filtro: PF/AO/AA/AX/ACS/AR/AAR
| PF | AO | AA | AX | ACS | AR | AAR |
| Come filtro primario, le particelle di diametro superiore a 5 μm possono essere rimosse, il contenuto massimo di olio residuo è trascurabile. | Protezione generale ad alta efficienza, particelle di polvere, nebbia d'acqua e nebbia di olio il cui diametro è superiore a 1 μm può essere rimosso, il contenuto residuo di nebbia di olio non supera 0,6 mg/m3 (21°C),1 ppm (w). | Filtrazione ad alta efficienza per la rimozione di particole di polvere, nebbia d'acqua e nebbia d'olio il cui diametro è superiore a 0,01 μm può essere rimosso, il contenuto residuo di nebbia d'olio non supera 0,01 mg/m321°C),00,01 ppm (w) | Filtrazione ultraefficiente, particolato di polvere, nebbia d'acqua e nebbia di olio il cui diametro è superiore a 0,01 μm, il contenuto residuo di nebbia di olio non supera 0,001 mg/m3°C),0.001 ppm ((w) | Particelle di polvere di diametro superiore a 0,01 μm, vapore di olio e odore possono essere rimossi, il contenuto massimo di vapore di olio non supera 0,003 mg/m3°C),00,003 ppm(w) | Particelle di polvere il cui diametro è superiore a 1 μm possono essere rimosse | Particelle di polvere il cui diametro è superiore a 0,01 μmovate |
Specifica del prodotto
| M- (sottovoce) | Dimensione del tubo | Tassi di flusso | Dimensione (mm) | ||||||
| L/S | m3/min | scfm | W (W)(cfr. | D (Dep.(t) | H (Heig)(t) | A | B | ||
| HFD010 | RC1/2" | 16.7 | 1.0 | 35.3 | 90 | 82 | 255 | 37 | 179 |
| HFD020 | RC3/4" | 25.0 | 1.5 | 53.0 | 90 | 82 | 255 | 37 | 179 |
| HFD030 | RC3/4" | 30.0 | 1.8 | 63.6 | 90 | 82 | 286 | 37 | 212 |
| HFD040 | RC1" | 33.3 | 2.0 | 70.6 | 90 | 82 | 286 | 37 | 212 |
| HFD050 | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 113 | 359 | 53 | 269 |
| HFD060 | RC1" | 60.0 | 3.6 | 127.1 | 120 | 113 | 359 | 53 | 269 |
| HFD070 | RC1" | 80.0 | 4.8 | 169.5 | 120 | 113 | 459 | 53 | 369 |
| HFD080 | RC1-1/2" | 120.0 | 7.2 | 254.2 | 120 | 113 | 459 | 53 | 369 |
| Requisiti tecnici | Pressione massima di funzionamento: 16 barg Temperatura massima di funzionamento: 80°C Temperatura minima di funzionamento:1.5°C | ||||||||
| Pressione | Barca | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Esatto.fattore ionico | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Come installareFiltro dell'aria compressa?
1. Pulire i tubi e le valvole di aria compressa collegati all'ingresso e all'uscita dell'aria del filtro prima dell'installazione.
2Adottare la combinazione di filtrazione del tubo principale e di filtrazione terminale per garantire la qualità del gas al punto di utilizzo.
3Durante l'installazione, l'ingresso e l'uscita dell'aria del filtro devono essere tenuti a livello e l'uscita delle acque reflue deve essere situata in fondo.Deve essere riservato un certo spazio nella direzione verticale per facilitare la manutenzione del filtro e la sostituzione dell'elemento filtro..
4- il filtro del compressore ad avvitamento deve essere installato in un luogo ventilato e fresco, il più vicino possibile al punto d'aria;ridurre l'influenza della condotta sulla qualità dell'aria compressa filtrata.
5. installare e utilizzare entro la gamma di pressione di lavoro e di temperatura di lavoro specificata,e installare tutti i livelli di filtri nell'ordine corretto secondo le istruzioni di ingresso e uscita dell'aria o la direzione indicata dalla freccia, dall'installazione grossolana a quella fine, evitando il più possibile il bypass durante l'installazione.Perché l'olio nell'aria viene bypassato verso il basso del filtro e poi si attacca alla parete interna della conduttura, è difficile trovare mezzi efficaci per rimuoverlo.
6. L'elemento filtro deve essere sostituito regolarmente.uno non deve superare6000 ore.
7Il tempo di scarico dell'auto drain è adatto per scaricare l'acqua liquida e l'intervallo di scarico è soggetto al contenuto di acqua nella conduttura;
8.I filtri per aria compressa possono essere dotati di filtri per aria compressa di diversi tipi.sfera galleggiante a perdita di pressione zero Valvole di scarico o valvole manuali secondo le esigenze del cliente.
