Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

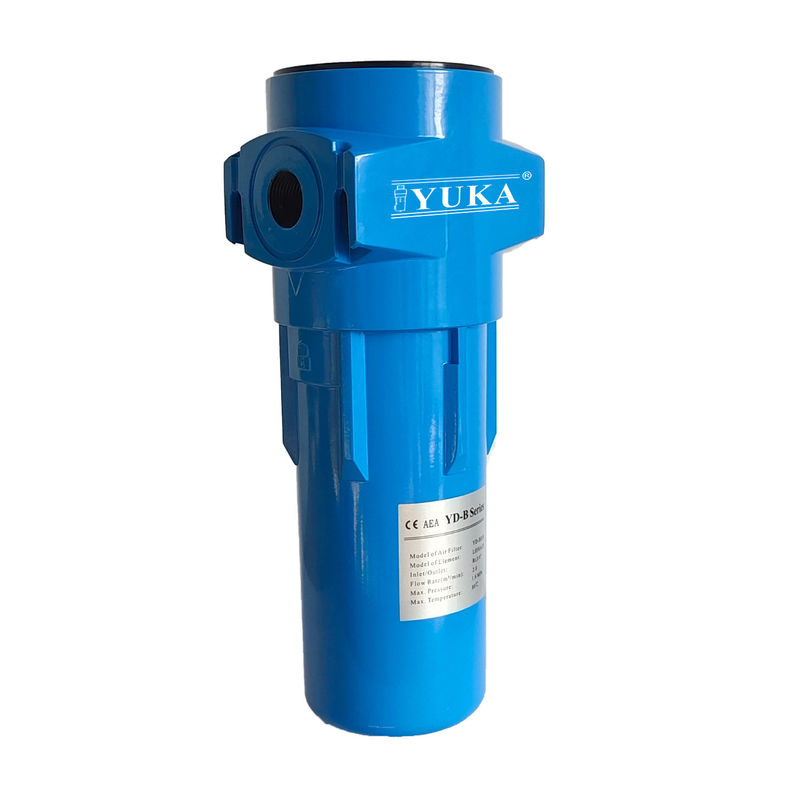

Dettagli del prodotto
Luogo di origine: Cina
Marca: Yuka
Termini di pagamento e di spedizione
Quantità di ordine minimo: 50 PCS
Prezzo: Negoziabile
Imballaggi particolari: pacchetto della scatola
Tempi di consegna: 3-7 giorni lavorativi
Termini di pagamento: L/C,T/T
Capacità di alimentazione: 300.000 pezzi/mese
Numero modello.: |
YD-B058 |
Materiale: |
Leghe di alluminio |
Servizio alloggi Lige: |
15 anni |
L'elemento serve la vita: |
6000~8000 ore |
Performance di filtrazione: |
Da 5 μm a 0,01 μm |
Maxi, pressione operativa: |
1.6MPa |
Temperatura di funzionamento: |
1.5~80 oC |
Tasso di flusso: |
20,8 m3/min |
Resistenza alla corrosione: |
Dentro e fuori |
Parti e accessori: |
Indicatore Dp, scarico automatico, vetro visivo |
Disegno di pinna di deviazione sul tappo superiore dell'elemento: |
Meno perdita di pressione |
Materiale del giunto circolare: |
Fabbricazione a partire da materie tessili |
Colore: |
Blu |
Servizio del ODM & dell'OEM: |
- Sì, sì. |
Marchio: |
YUKA |
Pacchetto di trasporto: |
Scatola interna e cartone marrone |
Specificità: Dimensione: |
120 x 110 x 349 mm |
Origine: |
CINESE |
Codice S.A.: |
8421399090 |
Assicella: |
senza assicella |
Numero di filtro: |
1 |
Materiale medio: |
Fibra di vetro |
Efficienza: |
F5 |
Grado di filtrazione: |
Filtro medio |
Tipo: |
Filtro a cartuccia |
Numero modello.: |
YD-B058 |
Materiale: |
Leghe di alluminio |
Servizio alloggi Lige: |
15 anni |
L'elemento serve la vita: |
6000~8000 ore |
Performance di filtrazione: |
Da 5 μm a 0,01 μm |
Maxi, pressione operativa: |
1.6MPa |
Temperatura di funzionamento: |
1.5~80 oC |
Tasso di flusso: |
20,8 m3/min |
Resistenza alla corrosione: |
Dentro e fuori |
Parti e accessori: |
Indicatore Dp, scarico automatico, vetro visivo |
Disegno di pinna di deviazione sul tappo superiore dell'elemento: |
Meno perdita di pressione |
Materiale del giunto circolare: |
Fabbricazione a partire da materie tessili |
Colore: |
Blu |
Servizio del ODM & dell'OEM: |
- Sì, sì. |
Marchio: |
YUKA |
Pacchetto di trasporto: |
Scatola interna e cartone marrone |
Specificità: Dimensione: |
120 x 110 x 349 mm |
Origine: |
CINESE |
Codice S.A.: |
8421399090 |
Assicella: |
senza assicella |
Numero di filtro: |
1 |
Materiale medio: |
Fibra di vetro |
Efficienza: |
F5 |
Grado di filtrazione: |
Filtro medio |
Tipo: |
Filtro a cartuccia |
Il principio di funzionamentoFiltro dell'aria compressa:
Effetto gravitazionale: quando la velocità dell'aria nel filtro è bassa, la maggior parte delle goccioline di olio con un diametro di 20-50um vengono raccolte dalla caduta libera dalla gravità prima di raggiungere lo strato del filtro.il flusso d'aria continua a scendere e raccogliere mentre scorre attraverso il filtroMaggiore è la velocità dell'aria, minore è la sua efficienza.
Impatto inerziale: generalmente, le particelle sospese con un diametro superiore a 1um hanno un grande impulso..Maggiore è la velocità dell'aria, maggiore è il tasso di collisione.
Intercettazione diretta: le particelle con un diametro di 0,3-1 um si muovono con il flusso d'aria e la maggior parte di esse saranno intercettate e separate dallo strato di fibra a 1/2 del diametro del filtro.Elemento filtroPiu' piccola e' la particella, piu' basso e' il tasso di intercettazione.
Penetrazione: particelle con un diametro inferiore a 0,3 um. Poiché la massa è troppo piccola per avere la versatilità dei liquidi, si muovono in un movimento browniano irregolare.Non è coerente con il percorso del flusso d'aria.E' proprio a causa di questo movimento che può essere catturato da uno strato di filtro più sottile. Più piccole sono le particelle. Più intenso è il movimento browniano, maggiore è la possibilità di catturarlo.
| PF | AO | AA | AX | ACS | AR | AAR |
| Come filtro primario, le particelle di diametro superiore a 5 μm possono essere rimosse, il contenuto massimo di olio residuo è trascurabile. | Protezione generale ad alta efficienza, particelle di polvere, nebbia d'acqua e nebbia d'olio il cui diametro è superiore a 1 μm può essere rimosso, il contenuto residuo di nebbia d'olio non supera 0,6 mg/m3 (21oC),1 ppm (w). | filtrazione ad alta efficienza per la rimozione dell'olio, particelle di polvere, nebbia d'acqua e nebbia di olio il cui diametro è superiore a 0,01 μm possono essere rimossi, il contenuto residuo di nebbia d'olio non supera 0,01 mg/m3 ((21oC),00,01 ppm (w) | filtrazione ultra-efficiente, particelle di polvere, nebbia d'acqua e nebbia di olio il cui diametro è superiore a 0,01 μm possono essere rimossi, il contenuto residuo di nebbia d'olio non supera 0,001 mg/m3 ((21oC),0.001 ppm ((w) | particole di polvere di diametro superiore a 0,01 μm, vapore di olio e odore possono essere rimossi, il contenuto massimo di vapore di olio non supera 0,003 mg/m3 ((21 °C),00,003 ppm (w) | Particelle di polvere il cui diametro è superiore a 1 μm possono essere rimosse | Particelle di polvere di diametro superiore a 0,01 μm che possono essere rimosse |
| Modello | Dimensione del tubo | Tassi di flusso massimi | Dimensione ((mm) | |||||||
| L/S | m3/min | Cfm | W (larghezza) | D (Diametro) | H (altezza) | A | B | C ((accettazione per l'alloggio) | ||
| YD-B017 | RC1/2" | 16.7 | 1.0 | 35.3 | 89 | 79 | 239 | 40 | 197 | 182 |
| L'indice di emissione | RC3/4" | 25.0 | 1.5 | 53.0 | 89 | 79 | 239 | 40 | 197 | 182 |
| YD-B030 | RC1/2" | 30.0 | 1.8 | 63.6 | 89 | 79 | 273 | 40 | 232 | 217 |
| YD-B035 | RC3/4" | 33.3 | 2.0 | 70.6 | 89 | 79 | 273 | 40 | 232 | 217 |
| YD-B058 | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 110 | 349 | 55 | 290 | 264 |
| L'indice di emissione | RC1" | 60.0 | 3.6 | 127.1 | 120 | 110 | 369 | 55 | 310 | 264 |
| YD-B080 | RC1" | 80.0 | 4.8 | 169.5 | 120 | 110 | 468 | 55 | 410 | 357 |
| YD-B145 | RC1-1/2" | 120.0 | 7.2 | 254.2 | 120 | 110 | 468 | 55 | 410 | 357 |
| YD-B220 | RC2 | 200.0 | 12.0 | 423.7 | 162 | 151 | 593 | 64 | 526 | 485 |
| YD-B260 | RC2-1/2" | 233.3 | 14.0 | 494.4 | 162 | 151 | 593 | 64 | 526 | 485 |
| YD-B330 | RC2 | 267.2 | 16.0 | 564.8 | 162 | 151 | 873 | 64 | 806 | 760 |
| YD-B360 | RC2-1/2" | 317.3 | 19.0 | 670.7 | 162 | 151 | 873 | 64 | 806 | 760 |
| YD-B405 | RC2-1/2" | 367.4 | 22.0 | 776.6 | 200 | 189 | 637 | 78 | 558 | 508 |
| YD-B430 | RC3 | 467.6 | 28.0 | 988.4 | 200 | 189 | 637 | 78 | 558 | 508 |
| YD-B620 | RC3 | 620.0 | 37.2 | 1313.6 | 200 | 189 | 892 | 78 | 815 | 762 |
| Requisiti tecnici | Pressione massima di funzionamento: 16 barg Temperatura massima di funzionamento: 80°C Temperatura minima di funzionamento:1.5°C | |||||||||
| Pressione | Barca | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Fattore di correzione | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
